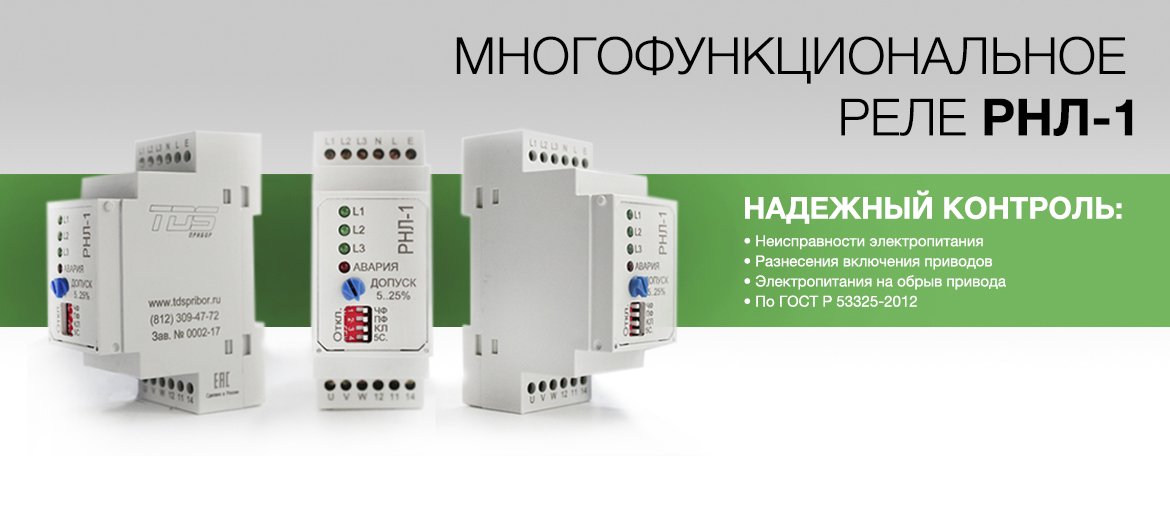

Реле контроля напряжения 3-х фазное

РНЛ-1 это многофункциональное реле контроля следующих параметров:

1. Неисправность электропитания четырёхпроводной сети с нейтралью:
— понижение (в т. ч. обрыв) или повышение напряжения любой из фаз;
— перекос (асимметрия) фаз;
— нарушение порядка чередования фаз и «слипание» фаз;
— обрыв нейтрали (косвенный контроль).
2. Линия электропитания электродвигателя на обрыв по ГОСТ Р 53325-2012 (для оборудования систем противопожарной защиты и шкафов управления пожарными задвижками, насосами и вентиляторами).
3. Разнесения времени включения агрегатов при восстановлении электропитания на объекте с равномерным случайным распределением (функция является отключаемой).



Цена: 2.780 руб
В наличии
Нет в наличии

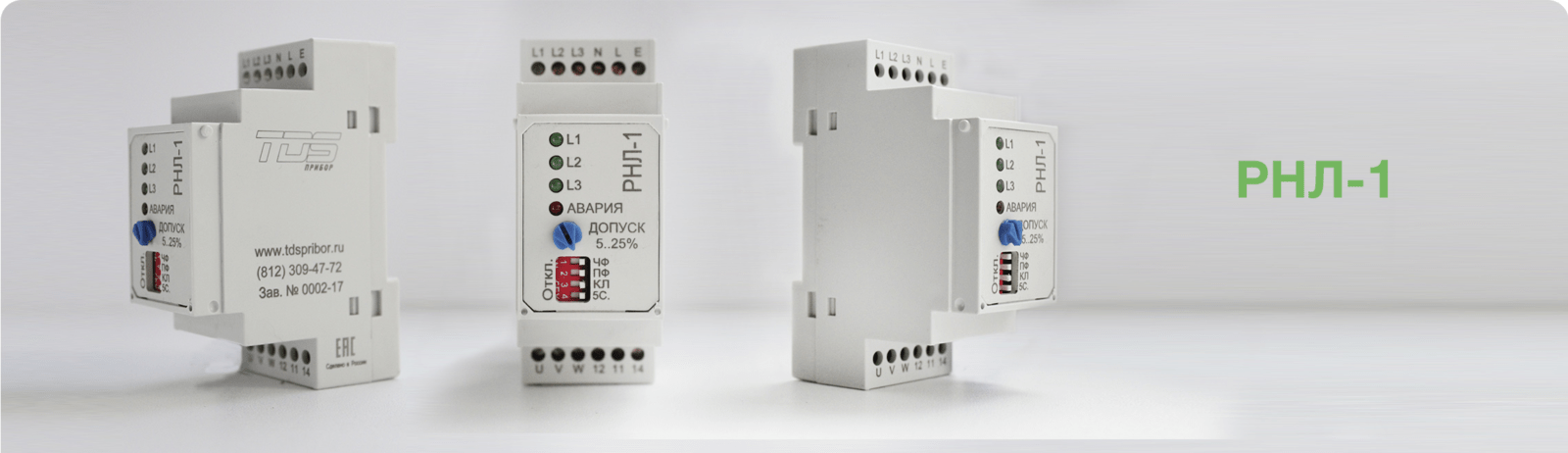

Реле контроля фаз и напряжения РНЛ-1
Реле контроля напряжения 3 РНЛ-1

Реле контроля напряжения и линии питания электроприводов РНЛ-1

Выпускается в пластмассовом корпусе с клеммами для присоединения проводников сечением до 2.5мм2.
Установка производится на DIN-рейку шириной 35 мм или на монтажную панель.
Реле контроля фаз и линии РНЛ-1 обеспечивает круглосуточный контроль и диспетчеризацию (сухими контактами) параметров сети которые могут привести к выходу из строя трехфазного или однофазного оборудования и нарушения питания привода. Реле напряжения и контроля фаз с функцией контроля линии питания привода на обрыв является многофункциональным благодаря DIP переключателям можно легко отключить функционал, в котором нет необходимости. Конструкция устройств РНЛ-1 обеспечивает:
— индикацию состояния и наличия фаз;
— выдачу сигналов неисправности;
— возможность регулировки величины допустимых отклонений напряжения;
— возможность отклонения отдельных функций реле;
— контроль нарушения порядка чередования фаз и «слипания» фаз;
— контроль перекоса (асимметрии) фаз;
— контроль линии электропитания электродвигателя на обрыв;
— разнесение времени включения агрегатов.

Консультация по приборам от инженера

Последние статьи:

У Вас остались вопросы?
Получите консультацию сейчас!

 Конструкция реле контроля фаз и напряжения РНЛ-1 позволяет использовать его как:

  • реле контроля напряжения сети;
  • реле контроля наличия фаз;
  • реле контроля привода на обрыв;
  • реле контроля чередования и слипания фаз;
  • реле контроля перекоса фаз;
  • устройство разнесения времени включения агрегатов.
