Про подключение клапанов:

• ПРОБЛЕМА

Попытаемся рассмотреть, казалось бы, простую задачу — подключение огне задерживающих клапанов и клапанов дымоудаления и подпора.

На первый взгляд требовались соединительная коробка и клеммы, однако на деле все оказывается значительно сложнее, чем изначально предполагалось.

• ОБОСНОВАНИЕ И НЕОБХОДИМОСТЬ ПРИМЕНЕНИЯ (Нормативы, проблемы с которыми сталкивается заказчик)

Все, кто участвует в реализации проектов с системами подпора и дымоудаления, рано или поздно сталкивались с необходимостью выполнения норм:

1) ГОСТ 53325-2012 Пункт п.7.4.1 В предписывающего осуществлять автоматический контроль исправности линий связи (для проводных — на обрыв и короткое замыкание) с техническими средствами, регистрирующими срабатывание средств противопожарной защиты.

2) СП 60.13330.2012 п.12.4 Дымовые и противопожарные клапаны, дымовые люки, фонари, фрамуги и окна, а также противодымные экраны с опускающимися полотнами, предназначенные для противодымной защиты, должны иметь автоматическое, дистанционное и ручное (в местах установки) управление.

Справедливости ради стоит заметить: на данный момент в действующих нормах и в актуальном СП 60.13330.2020 не прописано обязательное наличие, применение и установка кнопок для теста.

Однако для удобства выполнения пуско-наладочных работ при индивидуальных испытаниях, последующего обслуживания систем обще обменной и противодымной вентиляции, кнопка местного управления приводом клапана считаем необходима, она часто встречается в проектах и доставляет хлопоты при реализации проекта.

• ПРОБЛЕМЫ, ВОЗНИКАЮЩИЕ ПРИ ТРАДИЦИОННЫХ МЕТОДАХ ВЫПОЛНЕНИЯ ЗАДАЧИ

На сегодняшний день про реализацию двух вышеописанных норм вспоминают уже на этапе монтажа оборудования на объекте и часто решают этот вопрос крайне неэффективным и трудоемким способом, а именно:

— Монтаж резисторной сборки для «контроль исправности линий связи» в соединительной коробке проводников с разным сечением в клеммных колодках которые часто в них не вмещаются и часто не работают корректно из-за хлипкости и ненадежности такого способа

— Так же при необходимости иметь автоматическое, дистанционное и ручное (в местах установки) управление мы будем пытаться установить кнопку в соединительную коробку, в которой уже все занято, резисторами и силовыми соединениями.

• РЕШЕНИЕ, КОТОРОЕ ПРЕДЛАГАЕМ МЫ (удобно, быстро, решает возникающие проблемы)

Как часто бывает продукты рождаются в процессе столкновения с различными проблемами, поэтому предлагаем вашему вниманию два продукта:

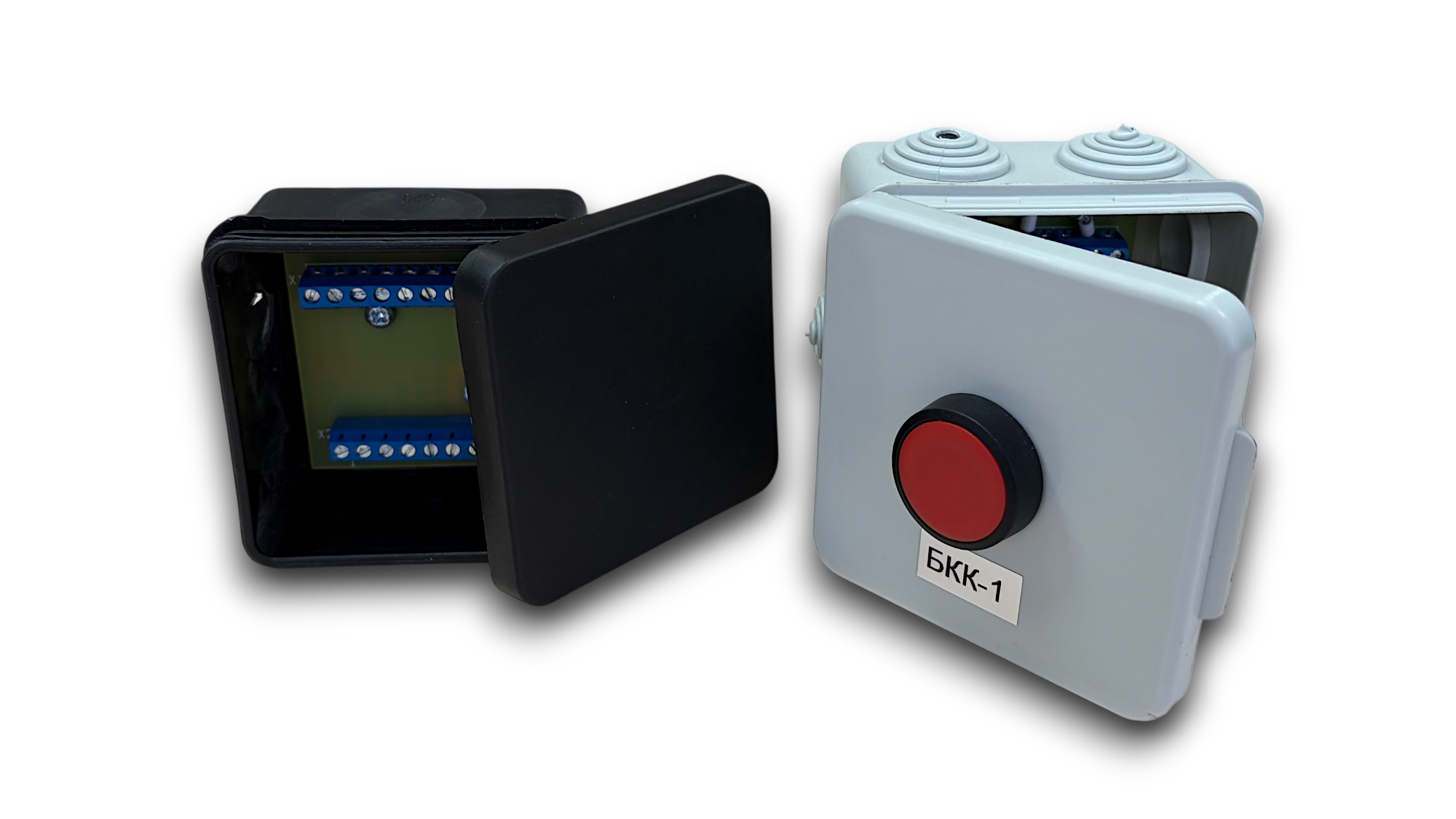

БУЭП-БКК и БУЭП-БКК-1

Оба продукта состоят из клеммной коробки, внутри которой размещена плата с винтовыми клеммами и распаянными резисторами на ней Блоки концевых выключателей БКК и БКК-1 удобны в применении и позволяют быстро провести безошибочное подключение во время проведения монтажных и пуско-наладочных работ. Блоки универсальны в плане подключения электромеханических клапанов с возвратной пружиной и реверсивных клапанов.

Различие БКК-1 от БКК несколько больше и имеет тест-кнопку.

Функционал кнопки: перевести клапан из дежурного положения в положение сработка. В процессе проверяется работоспособность привода, исправность цепей сигнализации, диспетчеризация автоматики. На время теста приборы серии БУЭП производят задержку на выдачу сигнала неисправность (нарушение линии электроснабжения и несанкционированные движение клапана). Максимальное время возможной задержки регламентировано ГОСТ 53325-2012 до 100сек. Этого вполне достаточно для теста клапана при наладке или выполнении Т.О.

Ставить БКК с кнопкой-тест или без нее — окончательное решение за вами, но использование БКК существенно сохранит ваши нервы и время, а что может быть важнее? 🙂
