Представьте: прошла неделя кропотливой работы над проектом шкафа управления. Чертежи готовы, компоновка выверена до миллиметра, но при сборке прототипа оказывается, что реле мешает проводке, а блок управления банально не влезает в отведенную нишу.

Знакомая ситуация? Для многих производств щитов управления и автоматики — это суровый опыт.

Инженерное сообщество, принимая вызовы, создала настоящую проработанную до мелочей библиотеку точных 3D-моделей. Сегодня мы посмотрим на цифровых двойников приборов нашего производства, как на ключевые «кирпичики» автоматизированной системы:

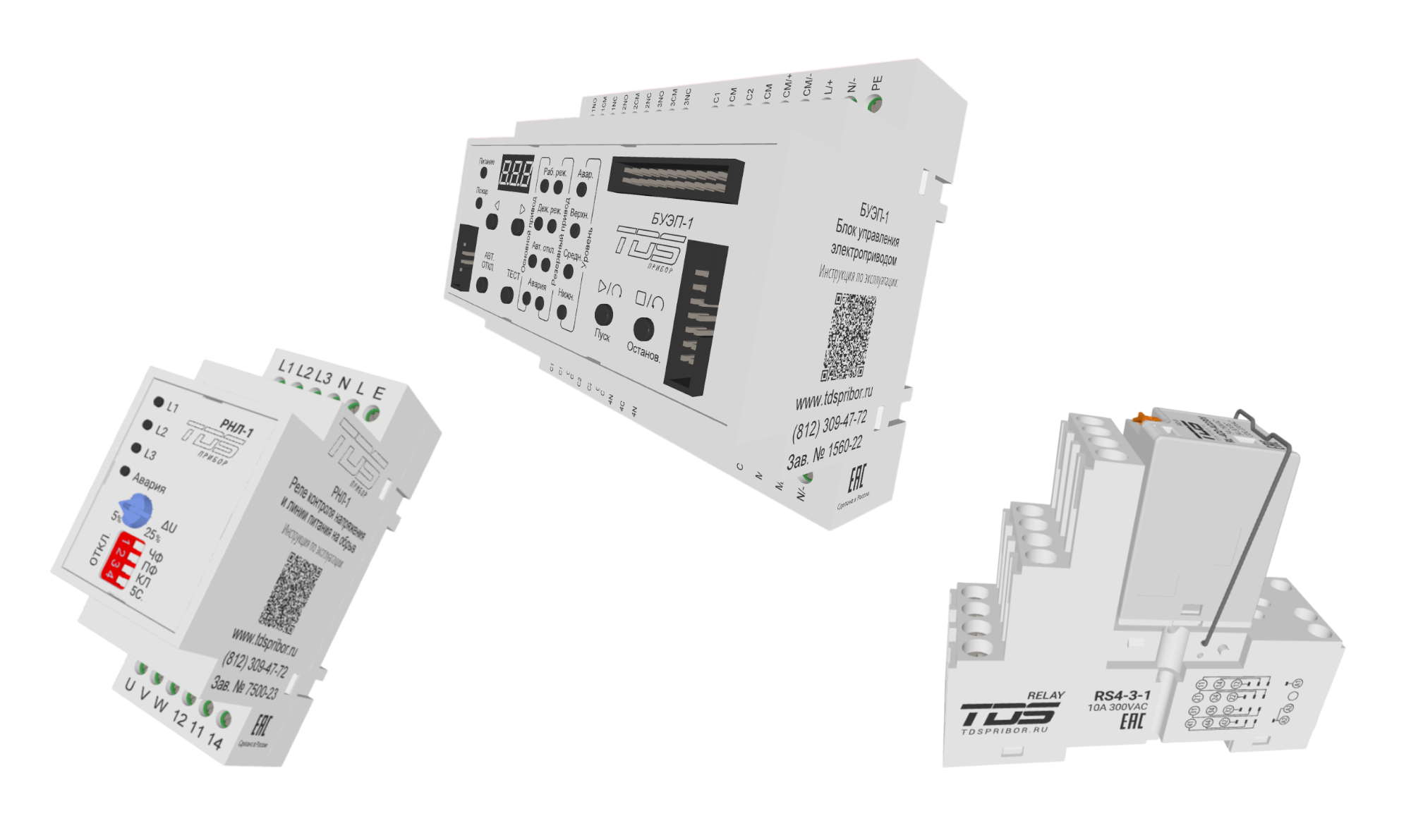

· 3D-модели всей линейки нашей продукции — это не просто корпус. Это точные геометрические размеры приборов и расположение присоединительных клеммников. Проектировщик, встраивая эту модель в сборку, может быть уверен, что проект будет сбалансированно скомпонован с точностью до 1мм;

· 4-контактные и 2-контактные реле — их 3D-модели позволяют оценить не только габариты, но и расположение контактов, что критично для проектирования внешнего вида внутренней коммутации, так как колодки к реле поставляемые на рынок сегодня имеют разную компоновку и проводники подключения с разных сторон колодки в зависимости от модели.

Ценность для ваших проектов: Вы исключаете ошибки пространственного планирования на этапе 3D-моделирования шкафа управления пожарной или инженерной автоматики, но и повышаете уровень проработки для всех уровней технологической цепочки от сборки до ОТК.

Где скачать?

Все модели ждут вас на официальном сайте «ТДС Прибор» (https://tdspribor.ru/). Для вашего удобства файлы размещены непосредственно в карточках товаров. Найдите нужное устройство, перейдите на его страницу и в разделе «Файлы для загрузки» вы найдете 3D-модели в формате STEP, готовые к импорту в вашу САПР.

Будем рады обратной связи и предложениям, ваша реакция наша награда.
