Блоки управления электроприводами серии БУЭП

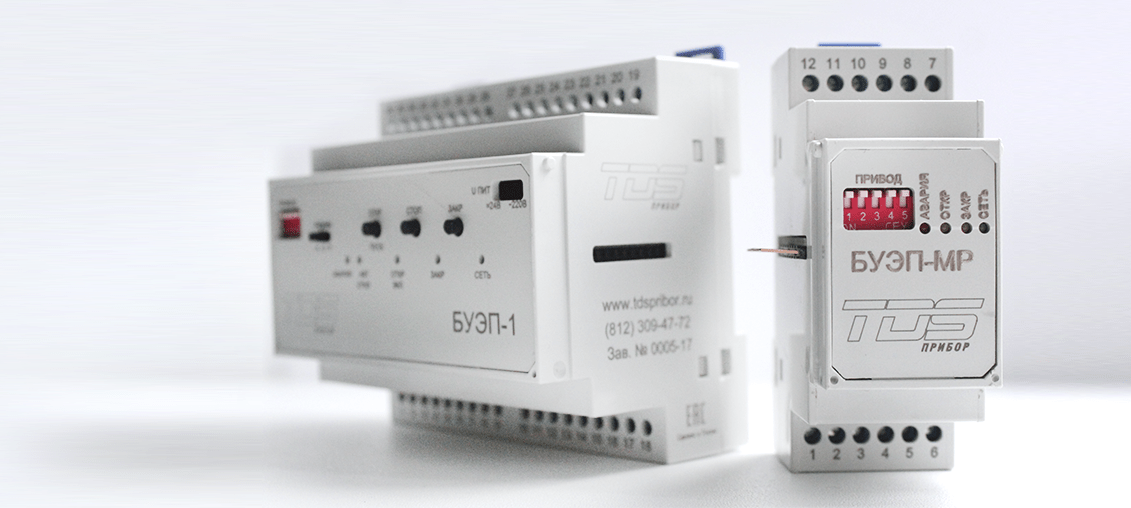

БУЭП-1 и БУЭП-МР — это универсальные устройства, предназначенные для дистанционного или местного управления электроприводами с напряжением питания (=24В) и (~220В) в пожарных, инженерных, технологических (производственных) системах автоматизации и диспетчеризации.
Блоки управления являются мультисистемными и не делятся по типу привода, напряжению питания привода и типу командного сигнала.
– Местное и дистанционное управление и сигнализация о состоянии;
– Диспетчерезация управляемого привода;
– Контроль цепи пуска (линии связи выдающего сигналы пуска устройства);
– Контроль целостности электрических обломок исполнительных устройств (контроль линии связи на обрыв с приводом по ГОСТ Р53325-2012).
Описание блоков управления нагрузкой

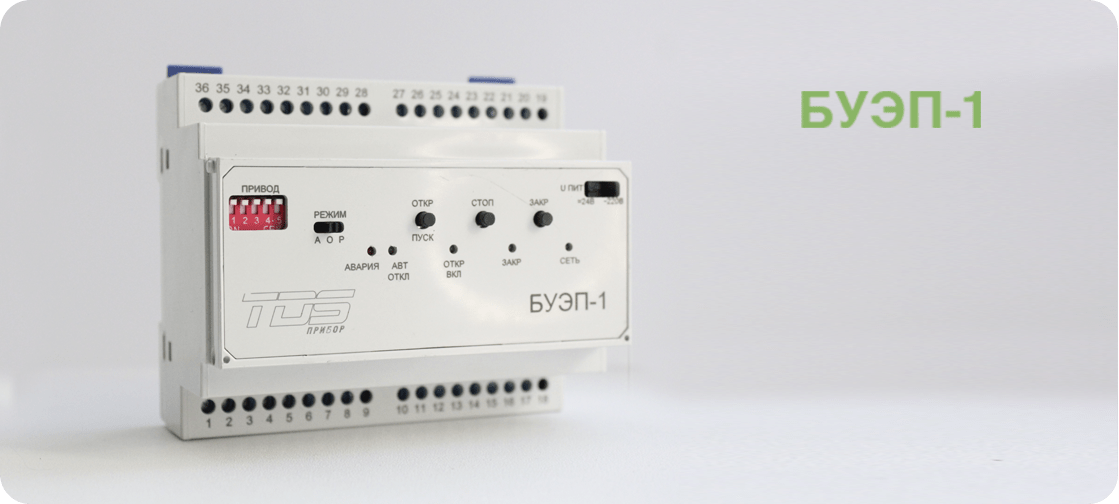

Универсальный блок управления электроприводом БУЭП-1
Предназначен для управления реверсивными и нереверсивными нагрузками, приводами в инженерных и пожарных системах.
Типы управляемых приводов:
— Приводы задвижек;
— Приводы насосов и вентиляторов;
— Приводы огнезадерживающих клапанов и клапанов дымоудаления до 2-х штук типа: электромеханический, реверсивный и электромагнитный;
— Приводы фрамуг окна;
— Любые реверсивные и не реверсивные приводы и устройства =24В, ~220В

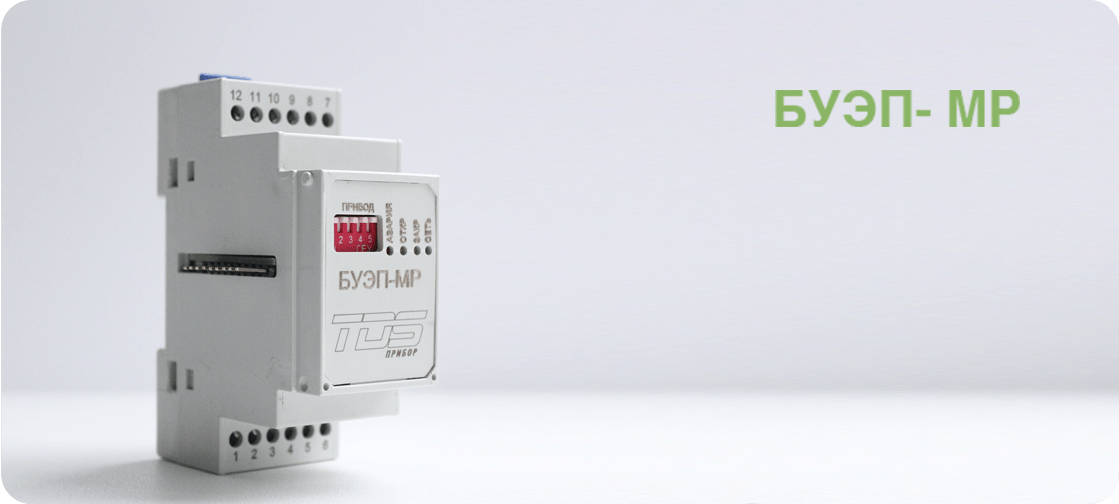

Модуль расширения количества управляемых нагрузок
Предназначен для расширения количества управляемых приводов по средствам подключения к основному блоку БУЭП-1.
Позволяет расширить количество используемых приводов следующих типов:
— Приводы насосов и вентиляторов до 4х;
— Приводы противопожарных, огнезадерживающих клапанов и клапанов дымоудаления с приводами типов: электромеханический с возвратной пружиной, реверсивный и электромагнитный до 4х штук;
— Приводы фрамуг окна до 4х;
— Любые привода и устройства =24В, ~220В
Консультация по приборам от инженера
Схема способов управления приводом
огнезадерж.
и дымоудаления
и устройства
220 В и 24В
и дымоудаления
устройства 220 В
Устройства выполнены по всем нормам ГОСТ P53325-2012, что соответствует всем требованиям для средств пожарной автоматики. Конструкция прибора решает задачу по местному управлению противопожарными клапанами (ПМУ) в соответствии с требованиями СП 60.13330.2012 (раздел 12 п. 12.4) и обеспечивает автоматическое и ручное (в местах установки) управление противопожарными клапанами. Монтаж прибора очень удобен и возможен как в боксах на дин рейку, так и на любые вертикальные и горизонтальные поверхности. Степень защиты стандартно поставляемых блоков серии БУЭП-1 и БУЭП-МР IP20, по требованию заказчиков приборы поставляются в боксах с степенью защиты IP по требованию.
